战斗机座仓特殊有机玻璃反复拉伸红外线加热系统

战斗机座仓特殊有机玻璃反复拉伸红外线加热系统

3X3米大型中波石英板加热系统应用于战斗机座仓特殊有机玻璃的加热恒温系统,合理的加热器排布,温区设置和加热炉内部结构的优化设计,使得安装调试一次成功,赢得客户的赞誉。

       经过我司各位同事两个月齐心协力设计、制作、安装、调试,3*3米大型中波石英板红外线加热系统在江苏客户处安装调试成功。得到客户的赞赏。

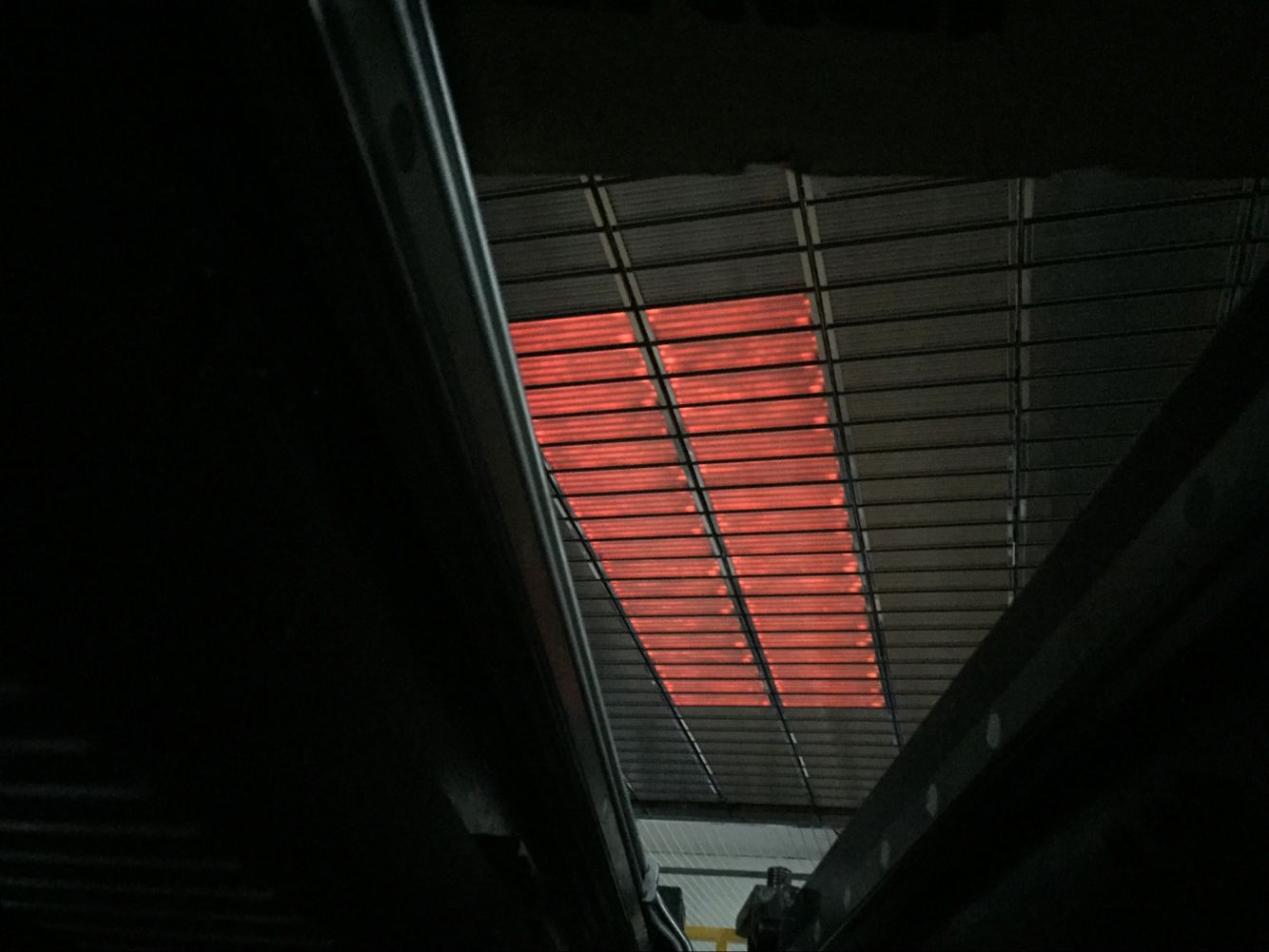

       大型中波石英板红外线加热炉体采用不锈钢制作,外框采用100*50方管焊接,加热器安装板整炉采用60块6位安装板拼装而成,这样设计的好处是高温情况下安装板之间有热涨冷缩的间隙,避免了安装板变形导致加热器损坏。加高炉体采用安装板吊装形式固定使得布线空间大大增加,采用铜条作为炉内部导电介质,使得布线整齐。
       加热元件采用爱尔兰ceramicx中的FQE400W系列加热器。

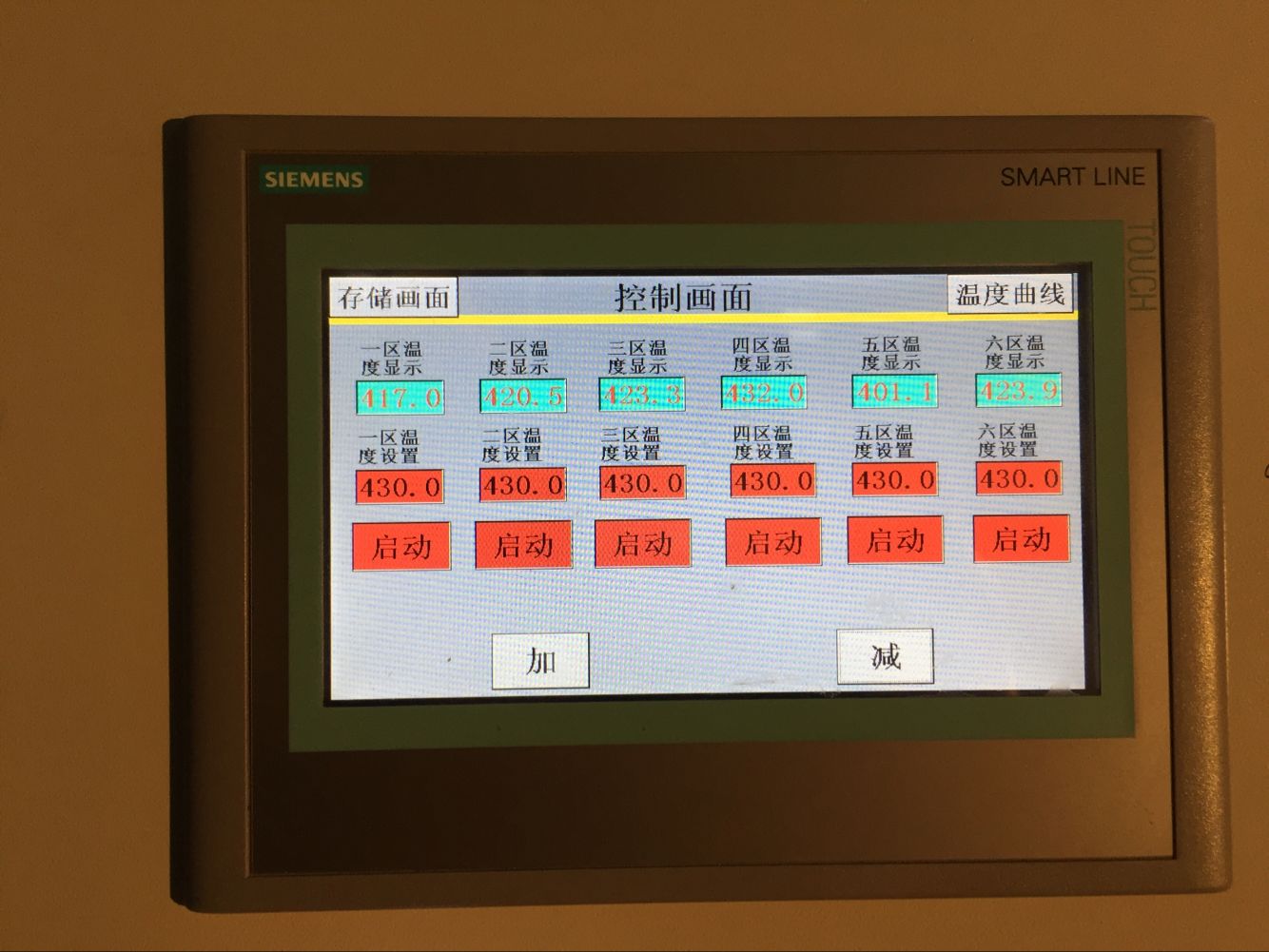

       红外线加热炉分成6个温度区控制,每个温区通过PID自动恒温控制。均匀性大大提升。温控系统采用6个大功率功率调节器比例控制加热器的输出,输出稳定,区别于固态继电器通断形式造成的温度波动情较大,采用SCR功率调节器十分稳定。PLC可储存多组生产数据,方便生产调用,控作简单。
        此石英红外线加热系统装配于一台大型生产战斗机座仓材料-特殊有机玻璃的设备上。红外线加热炉对材料进行加热到一定温度后保温,然后下方夹具对材料进行反复拉伸,以对材料的各种性能进行强化和测试。以满足现代战斗机对座仓材料近科苛刻的要求。能为我国航空事业出点绵薄之力,我们也感到由衷高兴。

加热面积:3*3米
总功率:144KW
加热元件:爱尔兰ceramicx  石英板FQE400W 230V
加热温区:6个
温度设定范围:常温--500度
