C²I²研发中心

关于白色陶瓷加热器与黑色陶瓷加热器的辐射能量区别

发布时间:2018-04-10 16:46:30 信息来源:萨莱米自动化

 爱尔兰ceramicx红外线陶瓷加热器 600W 白色和黑色的 SFEH 元件

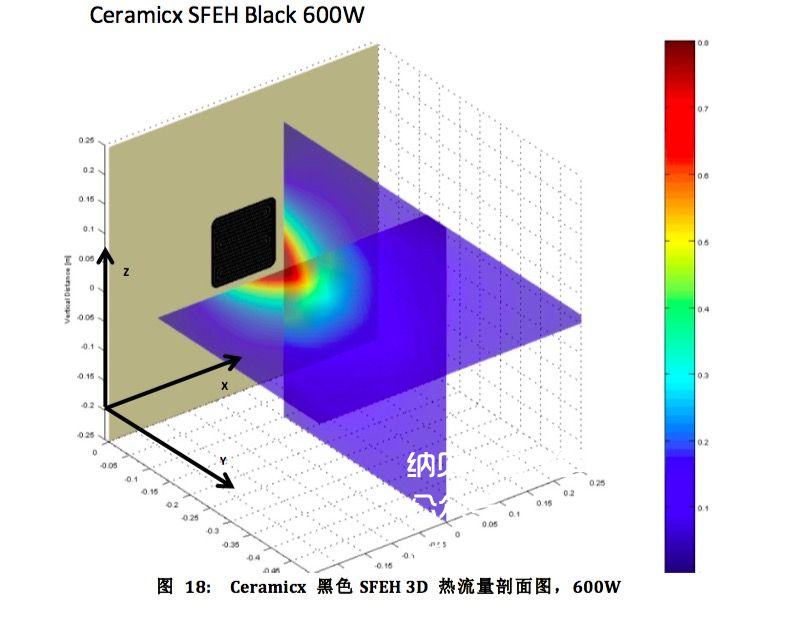

另外两个SFEH元件都是Ceramicx 600W,但是此时对比的是白色和黑色釉的不同。从 图 17 和图 18 可以看到,两个样品具有相似的垂直的和水平的心形半球剖面图。但是热 流量强度剖面图并不是相似的量级。白色加热器显示出更少的红外线辐射。在白色元件 的情况下,测量到的0.7-0.8W/cm2 的区域(棕红色)水平和垂直方向在35mm左右, 且在 Y 轴透射到 115mm 左右(距离加热器表面)。
page18image4656

相比之下,黑色加热器元件在 0.7-0.8W/cm2 强度的红外线透射区域,就面积而言几乎为 白色元件的两倍大。在相同的 100mm 的距离,测量垂直和水平方向大约在 70mm。并 且这个强度带从加热器表面延伸到 Y 轴方向 125mm。特写图 19 展示了黑色表面元件超 越白色表面元件的优越性能。

当观察图 20 的红外辐射功率和输入的电功率百分比时,再次可以看出,在 Y=100mm, 黑色元件的辐射大约为 600W 输入功率的 55%。相比之下白色元件为 50.7%。一直到总 体 500mm 的距离,黑色元件性能都比白色更好。概括而言,黑色元件的性能可以比白 色元件好 5%左右。黑色和白色元件性能差别的精确原因目前正在调研当中。

© 2022 广州萨莱米自动化设备有限公司 www.ceramicx.com.cn | 技术支持:企业网站定制   ICP备案:粤ICP备11094273号
