我司为爱尔兰 Ceramicx 品牌大中华区域独家总代理，专注塑料热成型、管材加工行业红外辐射加热成套设备引进、定制与技术落地。Ceramicx 深耕陶瓷红外加热技术数十年，针对 PVC、PP、PE 等热敏高分子材料开发多系列标准化、定制化加热系统，适配管材扩口、折弯、热成型前预软化工序。

本文完整记录欧洲 PVC 管材头部厂商定制环形封闭式红外加热设备落地项目，还原客户原始工况痛点、原厂定制化设计方案、完整设备技术参数、生产调试周期及方案核心优势，可为国内各类 PVC 管材生产企业提供成熟、可落地的红外加热工艺参考。

一、项目背景与客户工艺需求

本次合作客户为欧洲专业 PVC 管材制造企业，产线核心工序为管材成型前均匀红外软化，管材在加热工位持续旋转输送，客户明确设备与工艺硬性要求：

1.设备结构形式：采用环形围合封闭式金属框架，框架内部集成红外发热元件，完整包覆管材实现 360° 全方位非接触辐射加热；

2.工艺管控红线：仅实现 PVC 基材均匀软化，严格控制加热温度区间，杜绝管材局部熔融、鼓包、焦化、壁厚不均等报废缺陷；

3.物料加工工况：所有待加工 PVC 管材外径统一，但管壁厚度跨度极大，厚度区间 4–10mm（0.2 英寸–0.4 英寸），要求单台设备兼容全壁厚规格生产；

4.产线拓展需求：设备需适配超长尺寸 PVC 管材连续自动化加工，加热段长度支持扩容加长。

客户原有通用一体式红外加热设备无分区独立控温能力，整机统一功率输出模式下，4mm 薄壁管材极易局部过热融化，10mm 厚壁管材则存在加热不足、软化不均问题；加之管材持续旋转，环形热场温差无法消除，成品不良率居高不下，亟需一套自适应多分区精准温控红外加热系统。

二、项目核心技术难点

结合 PVC 热敏材料特性与客户旋转管材工况，项目存在多重叠加技术挑战：

1.壁厚温差矛盾突出：4mm 薄壁与 10mm 厚壁 PVC 管材热吸收、热传导需求差异巨大，单一加热腔体无法同步匹配两种工况功率需求；

2.旋转管材热场均匀性难把控：管材全程旋转作业，环形框架内部易出现辐射热点，极易造成管壁圆周温度偏差超标；

3.PVC 温控阈值极窄：PVC 属于典型热敏高分子材料，软化温度与熔融温度区间差值小，微小超温即引发不可逆外观与力学缺陷；

4.设备通用性拓展要求：需同时适配常规管材与加长型管材，原生加热腔体需预留长度拓展结构；

5.封闭式腔体测温闭环难搭建：环形封闭框架内部无人工测温空间，必须内置分布式温度传感元件，实现实时动态功率调节。

三、Ceramicx 原厂定制化红外加热系统整体解决方案

针对客户全部工况痛点，Ceramicx 采用模块化分区红外辐射架构完成整套设备定制开发，核心设计方案如下：

1. 十区独立闭环温控架构

整机加热腔体划分为 10 组完全独立可控加热分区，每一个分区内置独立热电偶温度传感器，构建「分区测温 —PID 功率调节」闭环控制系统。生产人员可根据 PVC 管材实际壁厚，单独调节任一分区输出功率：薄壁管材降低分区辐射功率，厚壁管材提升加热能量，精准覆盖 4–10mm 全壁厚区间；若客户需更高精度热成型工艺，可对单一大分区二次拆分为微型控温分区，进一步压缩温度波动区间。

2. 模块化加长加热拓展区段

在标准基础加热单元之上，额外增设 100mm 加长加热模块，拓展设备有效加热行程，适配超长规格 PVC 管材连续化流水线加工，大幅提升单台设备产线柔性适配能力。

3. HTE 系列专用陶瓷红外加热元件

整机搭载 Ceramicx 自研 HTE 500W 白色陶瓷红外加热器，适配 230V 工业标准电压；元件红外辐射光谱与 PVC 高分子分子吸收波段高度匹配，定向聚焦管材表面释放热能，热转换效率高、辐射热场柔和均匀，从根源规避局部高温熔融风险；陶瓷基体抗热冲击、抗氧化，可适配 7×24 小时不间断量产工况，元件使用寿命远优于普通石英加热管。

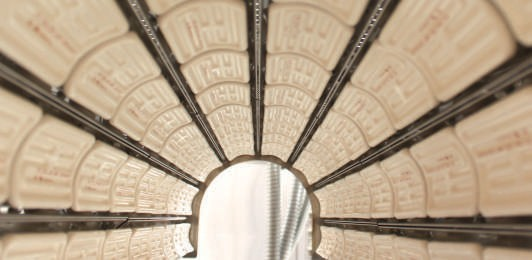

4. 8×10 阵列环形加热器排布

框架内部采用 8 行 ×10 列标准化加热器阵列，环形均匀排布于封闭框架内壁，配合管材旋转工艺，实现 360° 无死角红外辐射，彻底解决管壁圆周受热不均问题。

5. 标准化便捷电气配套

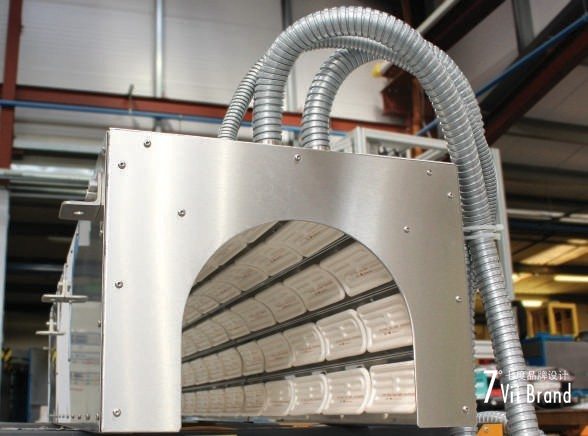

整机标配 3000mm 长柔性金属防护导管搭配工业快插接头，电气接线拆装无需专业工具，大幅降低现场设备安装、后期检修维护工时，可无缝对接自动化上下料流水线。

四、设备核心技术参数表

参数项目

 规格参数 补充说明

整机额定总功率

 40KW 全加热器阵列总输出功率

发热元件型号规格

 HTE500W(白色陶瓷),230V Ceramicx原厂标准红外陶瓷加热单元

加热器阵列排布形式

 8行×10列环形阵列 均匀分布于封闭框架内壁

独立温控分区数量

 10个独立控制区 单区配套独立热电偶闭环控温

测温传感元件

 内置热电偶 分区实时采集管壁辐射温度,动态调率

整机外部轮廓尺寸

 直径450mm×长度1200mm 环形封闭式加热框架主体尺寸

电气连接配套

 3000mm柔性金属导管+工业快插接头 现场快速接线，拆装维护便捷

拓展加热配置

 额外增设100mm加长加热区 适配超长尺寸 PVC 管材加工

五、整机制造、装配与出厂调试周期

整套设备全流程由 Ceramicx 爱尔兰原厂独立完成生产制造，完整工序覆盖：环形承重框架结构焊接、HTE 加热器阵列装配、10 分区温控电路集成、腔体密封性检测、分区温度场模拟仿真测试、管材旋转工况整机模拟调试、出厂全项电气与温控质检。

从框架下料焊接至整机出厂调试完成，整套设备交付周期约 2 周，可快速响应客户产线升级改造、新品投产的紧急需求。

六、本套分区红外加热系统核心应用优势

1.单设备兼容全规格管材，降低设备投入

10 区独立可调温控架构，完整覆盖 4–10mm 全部 PVC 管材壁厚区间，产线切换管材规格无需更换加热设备，减少多台设备采购、占地与运维成本。

2.高精度温控，大幅降低管材报废率

陶瓷定向红外辐射 + 分布式分区测温闭环调节，精准锁定 PVC 安全软化温度区间，从源头杜绝管材熔融、鼓包、变色、内应力缺陷，有效提升管材成品良品率。

3.完美适配管材旋转连续自动化产线

环形阵列辐射结构形成均匀 360° 热场，管材持续旋转过程管壁无局部高温区域，成型后管材壁厚均匀、尺寸一致性稳定。

4.模块化拓展设计，柔性适配长短管材

原生设备预留加长加热模块安装位，按需加装 100mm 拓展加热段，长短 PVC 管材可共线生产，适配多品类柔性制造产线。

5.易安装、易运维，适配自动化流水线

快插式电气接口、柔性金属防护线缆，现场拆装、元件更换操作简单，可直接对接国内挤出、扩口全自动生产线。

6.耐用稳定，适配长期连续量产

HTE 陶瓷红外加热器抗热震、热辐射性能衰减慢，长时间连续运行功率稳定，大幅减少后期发热元件更换、停机维护成本。


七、我司大中华区总代理本土化配套服务能力

依托本海外成熟落地项目完整技术沉淀，作为 Ceramicx 大中华区域独家总代理，我司可为国内 PVC 管材、塑料波纹管、塑料管件、型材热成型企业提供一站式本土化服务：

1.按需定制设备开发：根据国内管材外径、壁厚区间、产线运行速度、加热长度需求，复刻优化十区分区红外加热系统，支持整机尺寸、总功率、控温分区数量个性化调整；

2.原厂原装备件现货供应：全系 HTE 陶瓷红外加热器、温控模块、热电偶、接线配件常备库存，缩短设备维修停机时间；

3.全流程工艺技术支持：前期管材热场仿真测算、设备方案选型、现场安装指导、整机温控调试、年度售后维保一体化服务；

4.行业专属工艺数据库：沉淀 PVC、PP、PE 等各类热塑性管材红外软化标准温控参数，快速匹配客户产线工艺。

八、项目总结

本套十区环形分区红外加热系统，通过分区独立闭环温控、PVC 光谱匹配陶瓷红外辐射、环形均匀阵列结构三大核心设计，彻底解决同外径、多壁厚旋转 PVC 管材均匀软化的行业工艺痛点，兼顾产品加工品质、产线通用适配性与长期量产稳定性。

该海外落地案例充分验证 Ceramicx 模块化分区红外加热技术在热敏塑料管材加工领域的成熟应用价值，也为国内管材制造企业高端进口红外加热设备国产化替代、产线工艺升级提供标准化、可直接落地的成熟解决方案。
