一、项目概述
为满足航空航天、国防领域严苛的复合材料固化工艺要求与行业安全规范，Ceramicx针对高端复合材料制造场景,定制设计并交付了一套总功率22kw的高精度红外加热固化系统。该系统专为复杂复合材料部件的精准固化工艺开发，可在设定温度区间实现稳定、均匀的红外辐射加热,同时具备完善的超温安全保护与自动化工艺管控功能,充分保障高端制造场景下的产品成型质量与生产运行安全性。
二、系统结构与加热单元配置

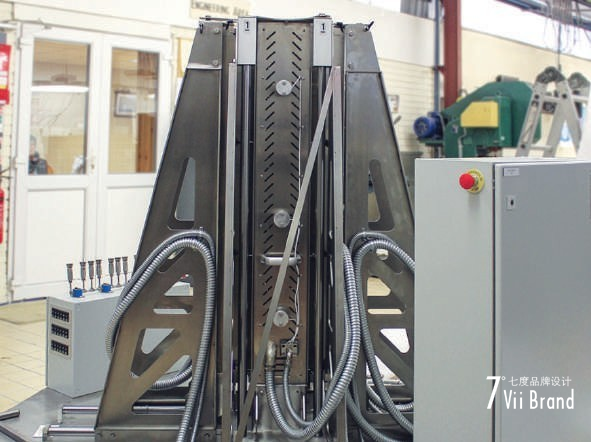

本方案采用垂直式加热炉结构设计,可同步对四组独立复合材料部件实施分区精准加热、适配多规格、多工位的复合材料固化生产需求。
1.红外加热核心配置
全系统共划分12个独立温度控制区,内置88支专用半镀金石英卤素红外加热管,单支加热管的规格为250w/240V。所有加热管均安装于抛光铝包钢材质的反射器上，通过优化光学反射结构设计，最大化红外辐射能量的定向输出效率，确保加热区域内温度场的均匀性与能量集中度，减少热损耗。
2.温度监测与工艺管控
为实现固化过程的全流程精准温度感知，炉体配套22个红外发射器与3支非接触式高温计。其中非接触式高温计可沿材料进给方向，以25m为步距深入炉体内部，实现对工件表面温度的多点位，高精度实时采集。
系统内置固化时间倒计时功能，当预设的固化工艺流程完成时自动触发提醒，实现固化工序的自动化闭环管控，降低人工干预带来的工艺误差，保障批次产品固化质量的一致性。

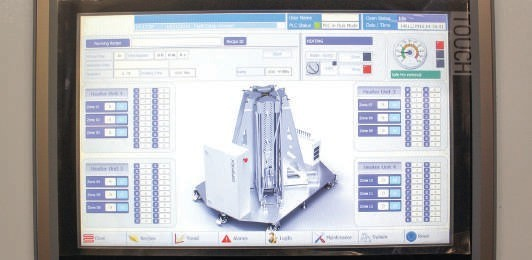

三、西门子SIPLUS HCS4200 智能控制系统
秉承 Ceramicx “一体化系统交付” 的定制服务理念，本项目将加热单元与控制系统深度集成，采用西门子 SIPLUS HCS4200 工业加热控制系统，为客户提供完整、可直接投产的加热控制整体方案。
西门子 SIPLUS HCS4200 是专为工业红外加热场景开发的模块化、高度适配性控制系统,可根据实际加热工艺要求与配套红外加热器类型,灵活激活并切换对应的功能模块,实现高精度的工艺加热控制。该系统具备以下核心特点：
1.模块化紧凑架构：采用标准化输出模块与I/O模块设计，结构紧凑，既有效节省现场安装空间，又大幅减少布线工作量，降低部署与维护成本。
2.高精度控温能力：在单回路电流不超过 20A 的工况下，可输出稳定、精准的温度控制信号，匹配复合材料固化对温度精度的严苛要求。
3.全链路故障诊断：集成完善的电压诊断功能，可实时检测系统内部与外部故障，如保险丝跳闸、线路断线等异常状态，保障系统运行的可靠性与安全性。
4.场景适配性强：可广泛适配各类中低功率输出的工业加热场景，是兼顾性能、可靠性与经济性的理想控制解决方案
四、核心技术参数表
|
参数类别 |
参数项 | 技术规格 |
|
系统总参数 |
系统总功率 | 22 kW |
|
|
炉体框架材质 | 304 不锈钢 |
|
加热单元 |
加热器类型 | 专用半镀金石英卤素管 |
|
|
加热器规格 | 250 W / 240 V，共 88 支 |
|
|
反射器材质 | 抛光铝包钢 |
|
|
独立控制区数量 | 12 个 |
|
|
红外发射器数量 | 22 个 |
|
测温与工艺 |
高温计配置 | 3 支非接触式高温计，25mm（1 英寸）步距可调 |
|
|
正常工作温度范围 | 37℃ ~ 182℃（100°F ~ 360°F） |
|
|
超温保护阈值 | 温度＞185℃（365°F）时自动停止生产 |
|
|
工艺功能 | 内置固化时间倒计时，完成自动通知 |
|
控制系统 |
主控系统 | 西门子 SIPLUS HCS4200 加热控制系统 |
|
|
核心功能 | 模块化配置、精准控温、集成电压诊断 |
|
|
故障检测 | 可检测保险丝跳闸、线路断线等内外故障 |
五、项目价值
本项目是 Ceramicx 定制化加热系统的典型应用，延续了 “加热单元 + 控制系统一体化集成交付” 的服务模式，为客户省去了系统整合的技术门槛与时间成本。凭借精准的分区控温能力、稳定的运行性能以及符合航空航天、国防领域安全标准的设计，该系统可充分满足高端复合材料固化工艺的严苛要求，助力客户实现高质量、高效率、高安全性的自动化生产。
