一、项目背景
Mecalbi 是一家总部位于葡萄牙的专业工程公司，自 2006 年成立以来，已发展成为全球热收缩系统开发与制造领域的核心企业。该公司 99% 的产品远销海外市场，是全球公认的汽车行业热收缩解决方案专家，同时在定制化项目的设计与开发方面拥有深厚的技术积累。
Mecalbi 旗下的收缩管控制系统（Shrinking Tube Control System, STCS）涵盖了完整的高品质产品矩阵，既包括标准化机型，也支持根据客户特定应用场景定制非标设备。其产品系列处于行业技术前沿，严格遵循最新的安全规范，为全球客户创造显著的生产价值。
在对我司进行实地考察并深入了解我们的红外加热技术实力后，Mecalbi 技术团队详细阐述了其现有设备的升级需求，并提出了明确的技术指标要求。
二、客户核心需求
经过深入的技术交流，Mecalbi 在两大产品线上面临加热效率与工艺品质的双重挑战：
1. 在线式热收缩设备加热升级
针对 STCS-CS19 与 STCS-RT 系列机型，客户寻求一种比传统热风加热更高效的加热方案。原有加热方式存在预热时间长、能耗偏高、温度均匀性不足等问题，难以满足汽车行业高速生产节拍下的热收缩工艺要求。
2. 台式小型红外加热单元
针对 STCS-IR500 与 STCS-RCM 工作台式设备，客户需要一款结构紧凑的小型红外线烤箱，用于单件小尺寸零件的热缩加工。该设备需具备快速启停、温度精准、占地面积小等特点，适配实验室与小批量生产场景。
两类应用均对加热功率、工作温度、设备尺寸及长期运行可靠性提出了严苛标准，且明确要求采用石英红外加热技术路线。
三、解决方案：蛤壳式石英红外加热器

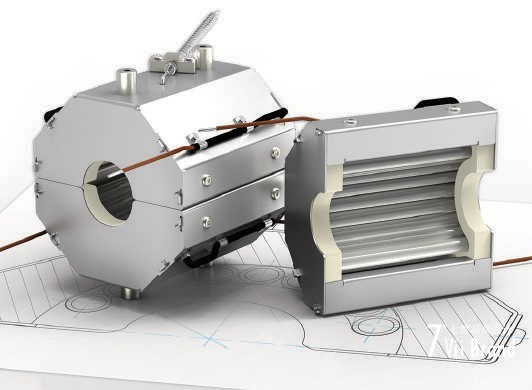

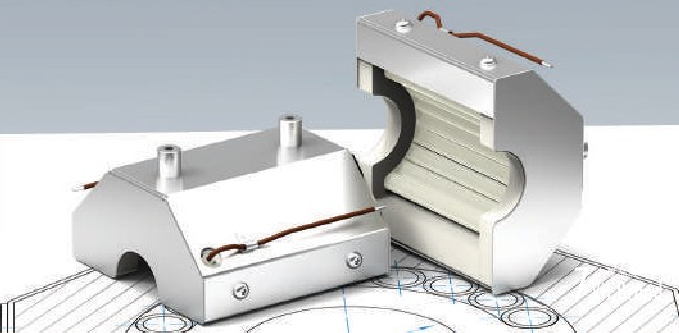

基于客户的应用场景与技术要求，我们为其定制了蛤壳式（Clamshell）石英红外加热器方案。该结构专为圆柱形工件的 360° 环绕加热而设计，完美匹配热收缩套管的工艺特性。
设计原理与结构特点

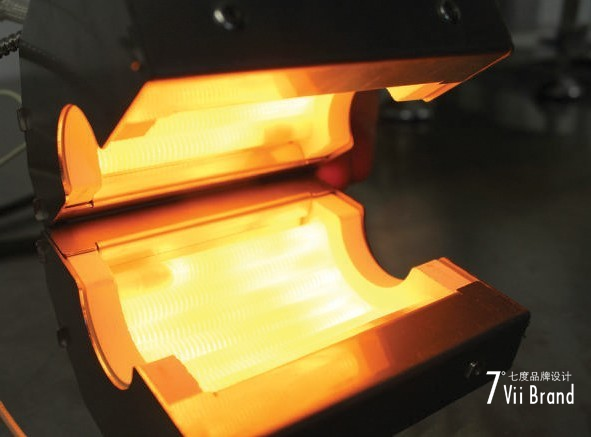

蛤壳式加热器采用上下对开的半圆弧腔体结构，内部沿圆周方向均匀排布石英红外加热管，配合高反射率保温腔体，实现对工件的全方位均匀辐射加热。上下分体式设计便于工件快速装卸与设备维护，尤其适合线束、导管类工件的穿入式加工。
加热核心采用高品质石英红外辐射管，辐射峰值波长与热缩材料的吸收光谱高度匹配，能量直接作用于工件表面，无需通过空气介质传导，热效率显著优于传统热风对流方式。
四、核心技术参数
针对 Mecalbi 两款应用场景定制的加热器主要技术参数如下：
|
技术参数项 |
STCS-CS19 / STCS-RT 配套型 | STCS-IR500 / STCS-RCM 配套型 |
|
加热器结构 |
蛤壳式对开结构，360° 环绕加热 | 蛤壳式对开结构，半开放腔体 |
|
加热元件类型 |
中波石英红外加热管 | 中波石英红外加热管 |
|
额定总功率 |
2.4 kW | 600 W |
|
工作电压 |
230 V AC | 230 V AC |
|
辐射峰值波长 |
2.2 – 3.0 μm | 2.2 – 3.0 μm |
|
最高工作温度 |
650 ℃ | 550 ℃ |
|
预热至工作温度时间 |
≤ 120 s | ≤ 60 s |
|
有效加热长度 |
200 mm | 120 mm |
|
适用工件最大直径 |
Φ50 mm | Φ30 mm |
|
温度控制方式 |
PID 闭环控制，上下分区独立调节 | PID 数字温控，单区控制 |
|
腔体反射层 |
高纯度氧化铝纤维保温 + 镜面反射 | 陶瓷纤维保温 + 镀金反射层 |
|
外壳材质 |
阳极氧化铝壳体，带隔热层 | 不锈钢外壳，双层隔热 |
|
平均使用寿命 |
≥ 8000 小时 | ≥ 8000 小时 |
|
安全保护 |
超温保护、断偶保护、外壳防烫设计 | 超温保护、急停按钮 |
五、方案核心优势
1. 极速升温，大幅缩短生产节拍
石英红外加热管具备极小的热惯性，可在 1–2 分钟内达到额定工作温度，相比传统热风炉缩短 70% 以上的预热时间。配合快速启停控制，显著提升了 STCS 设备的单位时间产出，完美适配汽车线束行业的高节拍生产需求。
2. 360° 均匀加热，收缩品质稳定
蛤壳式弧形腔体设计确保热辐射从各个角度均匀作用于热缩管表面，避免了单侧加热导致的收缩不均、局部过烧等缺陷。圆周方向温差控制在 ±5℃以内，热缩后产品外观一致性好，绝缘性能可靠。
3. 高效节能，降低运行成本
红外辐射直接加热工件，能量利用率高达 86% 以上，无需加热大量空气。相比同功率热风设备，综合能耗降低 30%–40%，长期运行可为客户节省可观的电费支出。
4. 结构紧凑，集成度高
加热器整体尺寸紧凑，可直接嵌入 Mecalbi 现有 STCS 设备机架，无需大幅改动机械结构。上下开合的操作方式符合人体工学，便于工人快速上下料。
5. 运行可靠，维护简便
石英加热管化学稳定性强，耐高温、抗腐蚀，在工业环境下长期使用辐射性能不衰减。模块化设计使加热管更换简便，腔体内部清洁方便，有效降低设备维护成本。
六、项目成果与客户价值
通过采用我司提供的蛤壳式石英红外加热方案，Mecalbi 的 STCS 系列设备在多项关键性能指标上实现了显著提升：
1.生产效率提升：单工位热缩循环时间缩短约 40%，设备单位产能大幅提高
2.产品良率改善：热缩均匀度提升，因加热不均导致的不良品率下降至 0.1% 以下
3.能耗成本下降：单台设备年节电约 30%，投资回报周期短
4.设备可靠性增强：连续运行稳定性提升，计划外停机时间减少
该合作不仅帮助 Mecalbi 巩固了其在汽车热收缩装备领域的技术领先地位，也为双方后续的深度技术合作奠定了坚实基础。作为爱尔兰 Ceramicx 品牌大中华区总代理，我们始终致力于将欧洲先进的红外加热技术与本土客户的实际应用需求深度结合，为各行业客户提供高效、可靠、定制化的红外加热整体解决方案。
