一、项目背景

本项目由美国授权经销商 Weco International 引荐，服务对象为一家私营航空航天飞行器制造商。该客户致力于轨道舱热防护系统的研发与验证，亟需一套可精准控温的工业高温加热系统，用于模拟航天器重返大气层过程中的极端热环境，从而对各类候选耐热材料开展性能测试与筛选，验证其在超高温度下的结构稳定性与物理特性。

在此项目落地前，该客户不具备自主开展材料高温极限测试的能力，所有热学验证试验均需外包至第三方专业检测机构，不仅大幅推高了研发成本，也拉长了新材料验证的迭代周期，成为制约其热防护技术研发进度的核心瓶颈。

二、核心需求与技术挑战

2.1 客户核心需求

1.炉腔核心工作温度需达到 1100℃（2012°F），精准模拟近地轨道再入阶段的气动加热环境；

2.具备高精度温度闭环控制能力，可复现设定的升温曲线与恒温工况；

3.支持试样多面均匀受热，还原真实工况下的热辐射分布；

4.配备可视化观察窗口与非接触测温手段，实时监测试样受热状态与形貌变化；

5.设备整体为独立一体式结构，安装便捷、操作友好，适配客户现有实验室环境。

2.2 主要技术难点

1.超高温度稳定输出：1100℃工作温度对加热元件选型、隔热结构设计以及腔体热平衡均提出严苛要求，需同时保证升温速率与温度均匀性；

2.多维度测温与控温耦合：需兼顾接触式热电偶与非接触式高温计两种测温方式，实现控温精度与试样表面温度监测的双重保障；

3.全腔体均匀热场设计：多面布置加热元件，需通过仿真优化排布方式，避免局部过热或热盲区，确保试样受热一致；

4.高温隔热与结构安全：炉体外壳需维持安全触感温度，同时保证长期高温工况下隔热材料的性能稳定性与结构寿命。

三、解决方案与系统设计

Ceramicx 联合 Weco International 组建专项技术团队，针对客户需求输出多轮设计方案，经双方技术深度对接与迭代优化，最终确定了全不锈钢腔体 + 短波石英卤素加热 + 双路测温控温的一体化解决方案。

3.1 炉体结构设计

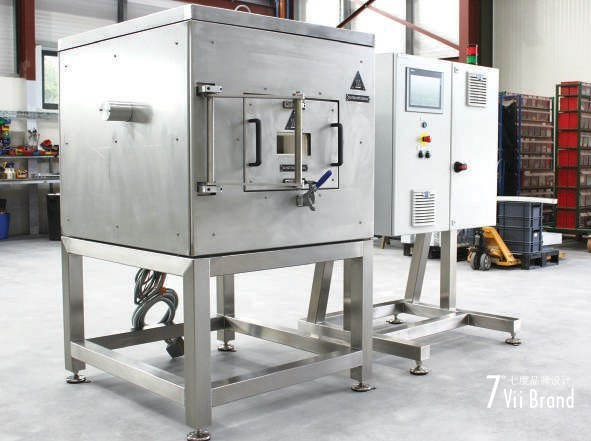

设备采用独立一体式立式炉结构，整体外框与腔体外壳均采用食品级不锈钢材质，具备优异的结构强度与耐腐蚀性，适配工业实验室长期运行场景。炉腔内部四周及上下六面均布设加热元件，形成全包围式热辐射场，确保试样表面受热均匀。

腔体内部配套专用高温隔热板，隔热板通过不锈钢外壳预制定位孔精准安装，在保障极低热损耗的同时，有效降低炉体外表面温度，提升设备运行安全性与能效水平。

3.2 加热元件选型

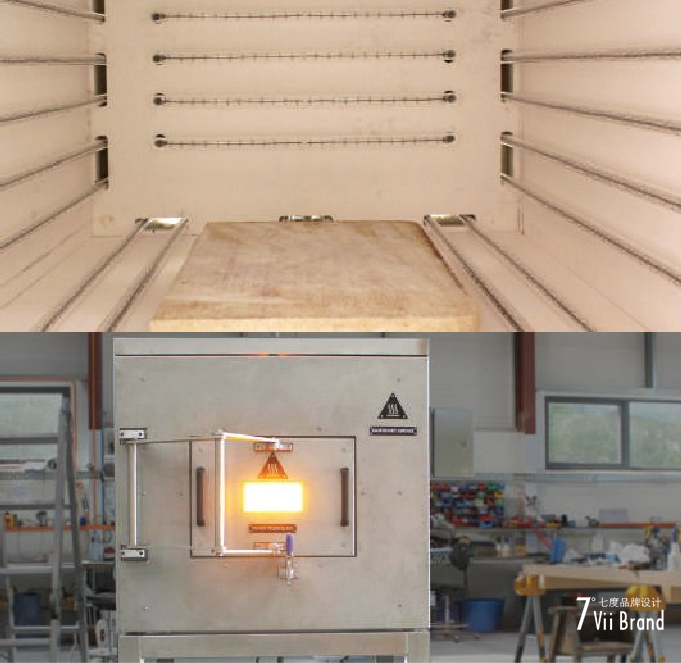

本项目核心加热元件采用短波石英卤素加热管。该类元件具有升温速度快、热惯性小、辐射效率高的显著优势，可在短时间内攀升至 1100℃工作温度，且能快速响应控温信号调整输出功率，完美匹配材料测试中对升温速率、恒温精度的高要求。加热管沿炉腔多维度均匀排布，上下表面与侧壁形成协同热辐射，最大化提升炉腔温度场均匀性。

3.3 测温与控制系统

设备配置两套独立测温通道，实现精准控温与过程监测：

1.内置热电偶：嵌入腔体隔热层内，作为主控温反馈信号，保障炉腔环境温度的稳定控制；

2.非接触式红外高温计：通过专用观察口对准试样表面，直接测量被测材料的真实表面温度，数据可追溯、可记录，为材料性能分析提供精准依据。

炉体正面设置两处带高温玻璃的观察口，操作人员可全程直观观测试样在高温下的形变、色泽变化等物理状态，配合温控系统数据实现试验过程的全面监控。整套控制系统由 Ceramicx 自主研发设计与集成，支持多段升温曲线编程、温度数据实时存储与导出，满足科研级测试的数据溯源需求。

3.4 安全与防护设计

炉门配备耐高温密封结构与机械锁紧装置，防止高温气体泄漏；设备整机设置超温报警、断偶保护、过载断电等多重安全联锁机制，全面保障操作人员与设备本体安全。

四、核心技术参数



参数类别

 参数名称 技术指标

温度性能

 最高工作温度 1100℃



 控温精度 ±1℃



 测温方式 内置热电偶+非接触式红外高温计

加热系统

 加热元件类型 短波石英卤素加热管



 加热排布方式 六面全包围式辐射加热



 功率调节方式 可控硅无级调功

炉体结构

 外壳材质 304不锈钢



 隔热结构 专用高温隔热板+不锈钢定位固定结构



 观察窗口 2处(配备高温观察玻璃)

控制系统

 控制方式 PLC+触摸屏闭环控制



 程序功能 多段升温/恒温曲线编程,数据记录与导出



 安全保护 超温报警,断偶保护,过载保护,门锁联锁

交付信息

 制造周期 6周(含电路焊接,整机装配,调试测试)



 交付配套 预编程控制系统,操作说明书,教学演示视频

五、项目交付与客户价值

本项目从电路焊接、整机装配到系统调试与出厂全检，共计 6 周完成交付。交付前 Ceramicx 技术团队完成了所有核心组件的性能测试与整机联调，并对控制系统进行了预编程配置，同步配套了详细的操作说明书与分步教学视频，确保客户技术人员可快速上手，缩短设备投产周期。

该高温测试炉投入使用后，客户彻底摆脱了高温材料测试对外包服务的依赖：

1.研发效率显著提升：新材料试样可随制随测，试验周期从数周压缩至数天，大幅加快热防护材料的迭代速度；

2.综合成本大幅降低：省去外包测试的高额费用与物流成本，长期运行经济效益显著；

3.测试自主性增强：可自主设计试验工况与温度曲线，灵活开展定制化研究，支撑核心技术的自主突破；

4.数据质量更可控：一手试验数据完整可追溯，便于深入分析材料热失效机理，为轨道舱热防护方案优化提供坚实数据支撑。

六、结语

本航空航天高温模拟测试炉项目，是 Ceramicx 短波红外加热技术在高端航天科研领域的典型应用。凭借定制化的热场设计、精准的温控能力与可靠的设备品质，成功助力航空航天客户突破材料研发的测试瓶颈，也印证了工业红外加热技术在极端工况模拟场景下的广阔应用空间。

作为 Ceramicx 大中华区总代理，我们可提供同款及各类定制化工业红外加热解决方案，覆盖材料测试、工艺加热、烘干固化等多领域需求，欢迎技术咨询与方案洽谈。
